الكاميرا الحرارية في صيانة الهواتف: هل تستحق الاستثمار لتتبع أعطال الشورت؟

مقدمة: كابوس تتبع أعطال الشورت والتسريب في اللوحات الأم

في عالم صيانة الهواتف الذكية، لا يوجد عطل يستهلك وقت وجهد فني الصيانة أكثر من “الشورت” (Short Circuit) أو التسريب الضعيف في مسارات الفولتية الرئيسية مثل VCC_MAIN أو VDD_MAIN. قديماً، كان الفني يعتمد على حاسة اللمس بأصابعه لتحديد المكون الذي ترتفع حرارته، وهي طريقة غير دقيقة تماماً، خاصة مع اللوحات الأم الحديثة المزدوجة (Double-layer Board) التي تدمج مئات المكونات الدقيقة جداً (SMD) في مساحة لا تتجاوز بضعة سنتيمترات.

مع تطور معمارية الهواتف، وتقلص حجم المكثفات والمقاومات، وظهور مسارات تحت آيسيهات الـ BGA محمية بـ “شيلد” معدني، أصبح الاعتماد على الطرق اليدوية مضيعة للوقت ومخاطرة بسلامة اللوحة الأم. هنا دخلت الكاميرا الحرارية (Thermal Camera) كأداة تشخيص ثورية غيّرت قواعد اللعبة بالكامل في ورش الصيانة، محولةً عملية التشخيص من التخمين العشوائي إلى الرؤية العلمية الدقيقة.

في هذا المقال التفصيلي، سنغوص في الأعماق التقنية للكاميرا الحرارية، ونقارنها بالطرق التقليدية، لنجيب على السؤال الأهم الذي يتردد في ذهن كل فني: هل تستحق هذه الأداة الباهظة الثمن هذا الاستثمار المالي؟

الطرق التقليدية مقابل التكنولوجيا: الرجينة أم الأشعة تحت الحمراء؟

لعقود طويلة، اعتمد فنيو الصيانة على طريقة “التبخير بالرجينة” (Rosin Flux Smoke) لاكتشاف المكونات التالفة. تعتمد هذه الطريقة على وضع طبقة بيضاء من دخان الرجينة باستخدام كاوية اللحام على اللوحة الأم، ثم حقن الفولت باستخدام الباور سبلاي (DC Power Supply)، ومراقبة المكون الذي يُذيب طبقة الرجينة أولاً نتيجة انبعاث الحرارة منه.

رغم أن طريقة الرجينة رخيصة جداً وفعالة في حالات الشورت الصريح (الذي يسحب أمبيراً عالياً)، إلا أنها تفشل فشلاً ذريعاً في حالات “التسريب الضعيف” (Low Current Leakage) الذي يسحب مللي أمبيرات قليلة جداً (مثلاً 0.02A). في هذه الحالة، لا تتولد حرارة كافية لإذابة الرجينة، ويقف الفني عاجزاً بالساعات يفحص الممانعات حول آيسي الباور دون جدوى. ناهيك عن الفوضى التي تتركها الرجينة على اللوحة والتي تتطلب تنظيفاً مكثفاً بعد انتهاء الفحص.

على الجانب الآخر، تأتي الكاميرا الحرارية بمستشعرات الأشعة تحت الحمراء (IR Sensors) فائقة الحساسية. هذه المستشعرات قادرة على التقاط أدنى تغير في درجات الحرارة (حتى لو كان جزءاً من الدرجة المئوية) وتحويله إلى خريطة لونية مرئية على شاشة الكمبيوتر في أجزاء من الثانية. بمجرد حقن الفولت، يضيء المكون التالف على الشاشة كالنجمة الحمراء، مما يوفر ساعات طويلة من رفع الشيلدات والفحص العشوائي.

العمق التقني: كيف تقرأ الكاميرا الحرارية أعطال مسارات الـ BGA؟

تكمن قوة الكاميرا الحرارية المخصصة للصيانة (مثل موديلات QianLi أو Seek) في قدرتها على عزل الحرارة بدقة ميكروسكوبية. عندما يكون لدينا شورت في مسار يمر أسفل معالج (CPU) أو آيسي شبكة (Baseband) مدمج بتقنية الـ BGA، فإن الحرارة تتشتت وتنتشر بسرعة في اللوحة المطبوعة (PCB). بالعين المجردة أو باللمس، سيبدو الآيسي بأكمله ساخناً، مما قد يدفع الفني المبتدئ إلى استخدام الهوت اير لرفع الآيسي واستبداله، ليُفاجأ بأن الشورت ما زال موجوداً!

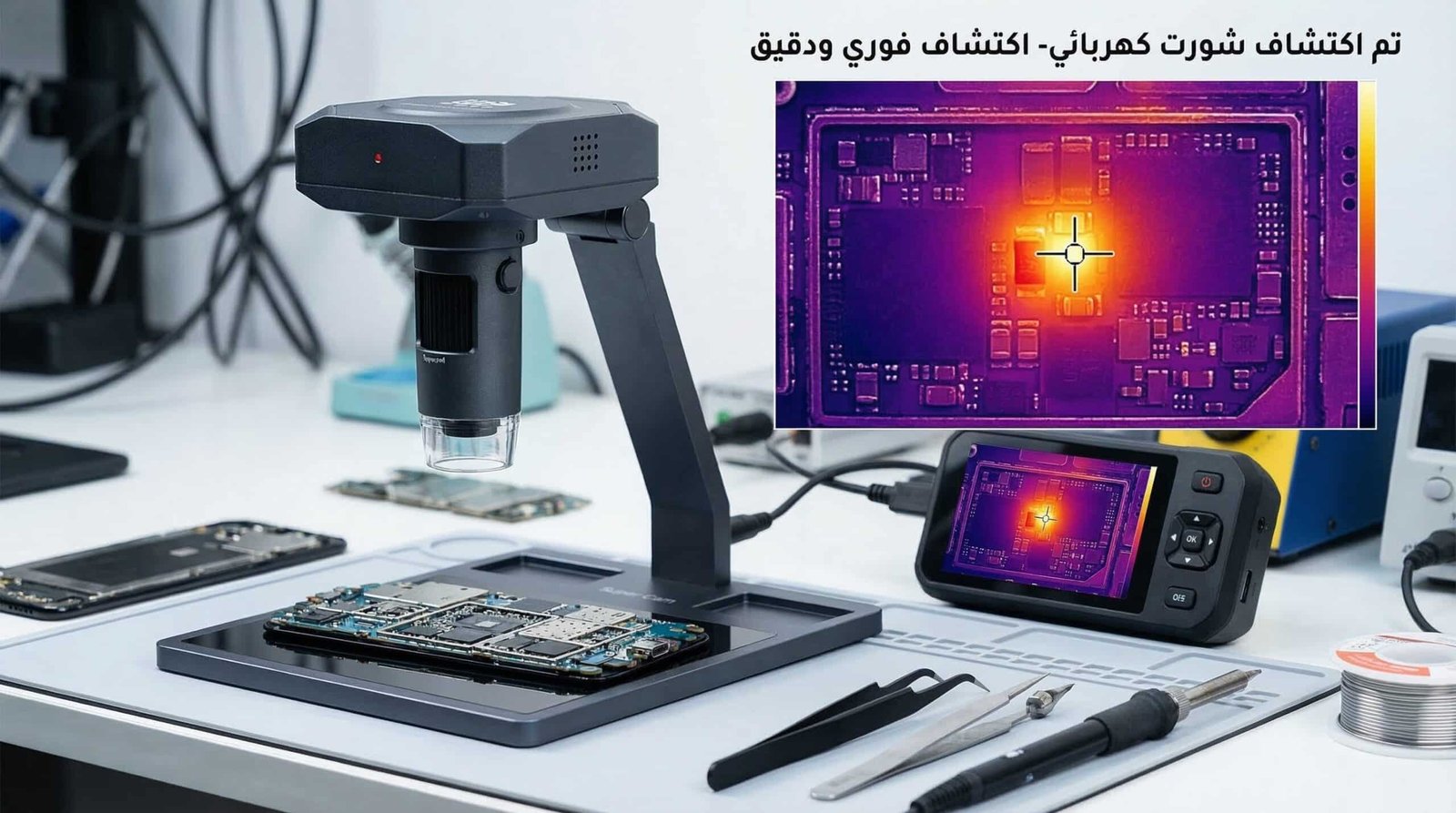

الكاميرا الحرارية الاحترافية تحتوي على ميزة (Thermal Tracking) التتبع الحراري الذكي. هي لا تظهر لك الحرارة العامة فقط، بل تضع مؤشراً (Crosshair) على نقطة الانطلاق الأولى للحرارة (Peak Temperature Point). حتى لو انتشرت الحرارة، فالبرنامج يحدد لك المكثف الصغير جداً المجاور للآيسي والذي تسبب في العطل، مما يجنبك المخاطرة برفع المعالج وإتلاف الجهاز.

بالإضافة إلى ذلك، الكاميرات الحديثة تأتي مع عدسة ماكرو (Macro Lens) قادرة على تكبير المكونات بدقة ووضوح عالي، مع إمكانية عرض اللوحة بالشكل الحقيقي ودمجها مع الصورة الحرارية (Image Fusion)، ليتمكن الفني من تحديد رقم المكثف التالف فوراً والذهاب إلى المخطط (Schematic) لمعرفة قيمته وتغييره بكاوية اللحام.

العائد على الاستثمار (ROI): لغة الأرقام والمكسب

الاعتراض الأول الذي يواجه أي فني عند التفكير في شراء كاميرا حرارية هو سعرها المرتفع. ولكن دعونا نحسبها بلغة الـ “بزنس” والإنتاجية. لنفترض أن الفني يستقبل يومياً جهازاً واحداً به عطل تسريب شحن معقد. بالطرق التقليدية، قد يستغرق تشخيص هذا العطل ساعتين من قياس الممانعات ورفع الشيلدات، وقد ينتهي برفض الجهاز (Return) لعدم الوصول للسبب.

باستخدام الكاميرا الحرارية، يتم تشخيص نفس العطل في أقل من 5 دقائق بمجرد حقن الفولت. الساعتان اللتان تم توفيرهما يمكن استخدامهما في صيانة 3 أجهزة أخرى (تغيير شاشات، فلاتات، كونكتورات). إذا قمت بحساب الدخل الإضافي الناتج عن سرعة إنجاز الأجهزة وعدم رفض أي جهاز معقد، ستجد أن الكاميرا الحرارية “تدفع ثمنها بنفسها” خلال شهر أو شهرين على الأكثر من العمل المتواصل.

إليك جدول مقارنة يوضح الفوارق الجوهرية بين الطريقة التقليدية والحديثة لتشخيص أعطال الطاقة:

نصائح احترافية عند شراء كاميرا حرارية لورشة الصيانة

إذا اتخذت القرار برفع مستوى ورشتك، يجب أن تنتبه لبعض المواصفات الفنية قبل الشراء. أولاً، دقة المستشعر (Resolution) هي الأهم؛ لا تشتري دقة أقل من 256×192 بكسل، فالدقات الأقل ستعطيك صورة ضبابية للمكثفات الصغيرة. ثانياً، تأكد من وجود عدسة ماكرو قابلة للتعديل لكي تتمكن من التقاط أدق المكونات. ثالثاً، ابحث عن الموديلات التي تأتي مع حامل معدني صلب (Bracket) قوي يمنع الاهتزاز أثناء العمل تحت الميكروسكوب.

كما يُفضل اختيار كاميرا تدعم برمجيات متقدمة على الكمبيوتر لتسجيل الفيديو وأخذ لقطات الشاشة، وهذا مفيد جداً إذا كنت تصنع محتوى تعليمياً أو ترغب في إرسال تقرير فني للعميل يثبت سبب العطل قبل إصلاحه، مما يزيد من ثقة العميل في احترافية ورشتك.

💡 ارتقِ بمستوى ورشتك اليوم! هل تعبت من إضاعة الساعات في تتبع مسارات الشورت؟ اجعل عملك أسرع وأكثر احترافية. ندعوك لتصفح قسم أدوات الصيانة المتقدمة والكاميرات الحرارية في متجر “المحترف”، حيث نوفر أحدث الماركات العالمية بضمان حقيقي ودعم فني متكامل لمهندسينا في ليبيا.

أسئلة شائعة (FAQ) لفنيي الصيانة

• هل تغني الكاميرا الحرارية عن استخدام الملتيميتر (الأفوميتر)؟
  مستحيل! الكاميرا الحرارية تحدد مكان الحرارة فقط (النتيجة)، ولكن الأفوميتر هو من يؤكد قيمة الممانعة والفولتية والمكون التالف فعلياً. هما أداتان مكملتان لبعضهما البعض في طاولة الفني.
• هل الكاميرات التي تركب في منفذ شحن الهاتف المحمول عملية للصيانة؟
  هي جيدة للفحص السريع والمبدئي، لكن للمحترفين وأعمال المايكرو-سولديرنج الدقيقة، يُفضل بقوة شراء كاميرا حرارية مكتبية بحامل (
